Co kryje wnętrze zapory solińskiej? Poznaj tajemnice tego giganta, który zmienił Bieszczady [ZDJĘCIA, WIDEO]

Opublikowano: Ostatnia modyfikacja:
Autor:

UDOSTĘPNIJ NA: UDOSTĘPNIJ NA:

Przeczytaj również:

Podkarpacie Zapora w Solinie w każdym roku przyciąga tysiące turystów. Czy spacerując po jej koronie, albo spoglądając w jej stronę z plaży wiesz, że do jej powstania zużyto 820 tysięcy metrów sześciennych betonu, przeznaczając na jego wyprodukowanie 1,7 miliona ton kruszywa, oraz 200 tysięcy ton cementu. Zapraszamy was na wycieczkę do środka tej gigantycznej konstrukcji.

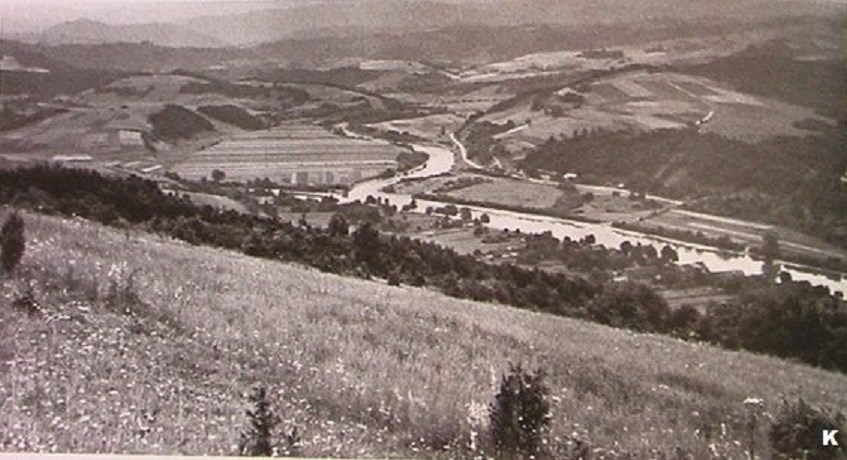

Pierwszy projekt zagospodarowania Sanu przez budowę zapory wodnej opracował w 1921 roku profesor Karol Pomianowski z Politechniki Warszawskiej. Prace przerwał jednak wybuch drugiej wojny światowej. Nowa koncepcja zabudowy doliny Sanu powstała w roku 1955 pod kierownictwem inżyniera Bolesława Kozłowskiego. Na miejsce wzniesienia zapory wybrano przewężenie doliny poniżej ujścia Solinki do Sanu, koło wsi Solina. Podczas napełniania zbiornika, zatopione zostały wsie Solina, Teleśnica Sanna, Horodek, Sokole, Chrewt i duża część Wołkowyi. Tak zaczyna się historia budowy gigantycznej zapory, która jest odwiedzana przez wielu turystów.

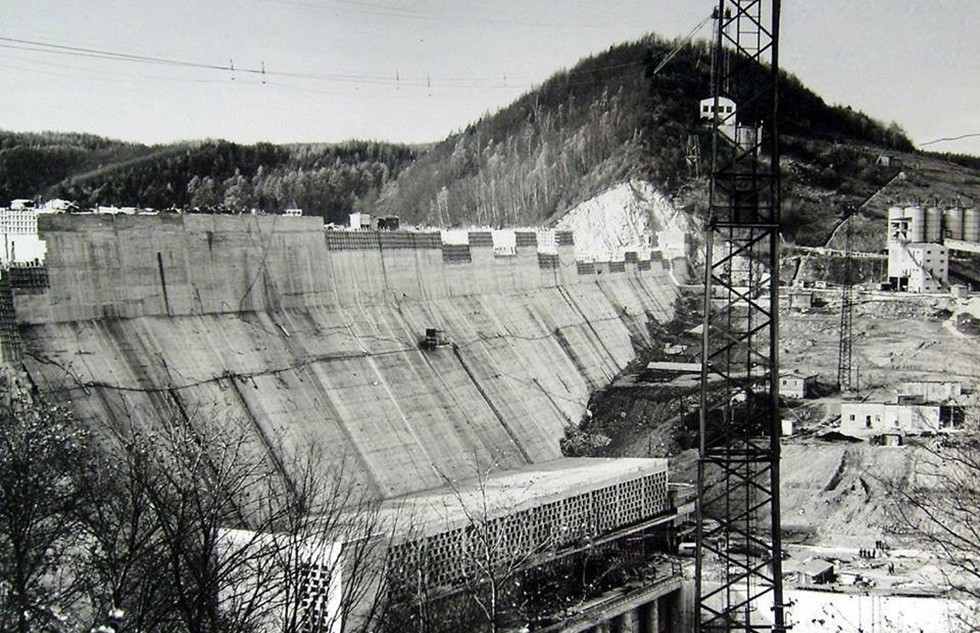

Budowę zapory rozpoczęto w 1960 roku. Główne prace ziemne i roboty fundamentowe zakończono w 1964 roku. W lipcu tegoż roku rozpoczęto wznoszenie korpusu zapory. Podstawowe prace betoniarskie przy zaporze zamknięto pod koniec lutego 1968 r. W międzyczasie trwała budowa budynku elektrowni i montaż urządzeń hydroenergetycznych. Wstępny rozruch pierwszej turbiny odbył się 9 marca 1968 roku, a 20 lipca (dwa dni przed ówczesnym świętem 22 lipca) oddano zaporę do eksploatacji. Głównym projektantem całego kompleksu hydroenergetycznego był inżynier Feliks Niczkie. Przy budowie zapory, która trwała blisko 9 lat, pracowało ponad 2000 ludzi.

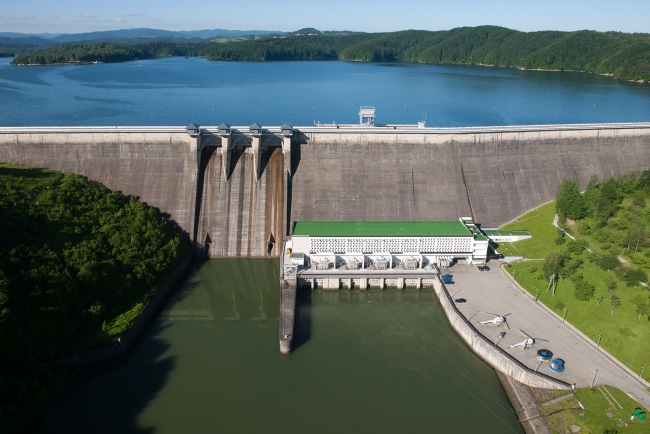

Pozostałości dawnej wsi Solina, znajdują się obecnie na dnie obecnego zbiornika. Zapora w Solinie, która ma 81,8 metra wysokości i 664 metry długości, jest najwyższa w Polsce.


Zbiornik ma powierzchnię ok. 22 km² i największą w Polsce pojemność (472 mln m³). Jezioro ma bardzo rozwiniętą linię brzegową (ok. 166 km przy średnim stanie wody z lustrem na poziomie 420 m n.p.m.), z licznie występującymi zatoczkami – ujściami strumieni. Maksymalna głębokość zbiornika to 60 m przy zaporze. Poniżej zapory znajduje się elektrownia wodna o mocy 200 MW. Na skutek częstych zmian wysokości lustra wody oraz niszczącej działalności fal (abrazji) do zbiornika dostaje się ok. 200 tys. m³ materiału skalnego rocznie, powodując przyspieszone zasypywanie jeziora.

Projekt wykorzystania pętli Sanu koło Myczkowiec powstał w 1921 roku. Autorem był profesor K. Pomianowski. Przewidywał on wybudowanie zapory o wysokości około 15 m, a następnie ujęcie wody kanałem otwartym i sztolnią bezciśnieniową oraz elektrownię o mocy 3,51 MW i produkcji średniej rocznej około 19 mln kWh. Przewidywany do wykorzystania spad wynosił 14 m. Wobec braku funduszy budowę rozpoczętą w 1920 roku musiano przerwać w 1925 roku, choć brakowało do zakończenia zaledwie 300 tys. zł. Wykonany i zapłacony był m.in. tzw. jaz Stoneya. Wykonane były również kanał z ujęciem, sztolnia oraz fundamenty elektrowni.

Po zakończeniu drugiej wojny światowej odżył pomysł wykorzystania wód Sanu do produkcji energii elektrycznej. W 1951 r., po podpisaniu umowy polsko-radzieckiej o zmianie przebiegu granic, w wyniku której w granice Polski weszły tereny na prawym brzegu Sanu, w Warszawskim biurze Projektów Siłowni Wodnych przystąpiono ponownie do projektowania zbiornika i elektrowni wodnej w Myczkowcach. Projekt przewidywał częściowe wykorzystanie wykonanych już obiektów.

Piętrzenie zapory podniesiono, dzięki czemu pojemność zbiornika wzrosła do 10,9 mln m³, a moc elektrowni do 8,3 MW. Na podstawie tego projektu rozpoczęto 1956 roku ponownie budowę. Generalnym wykonawcą było Krakowskie Przedsiębiorstwo Budownictwa Wodno-Inżynieryjnego, a podwykonawcami: Elektromontaż-Południe, Elektrobudowa, Mostostal i inne. Dwa turbozespoły z turbinami Kaplana dostarczone zostały przez firmę Ganz Mavag z Węgier. Turbiny miały moc 4150 kW, 300 obr/min. Generatory miały moc 5200 kVA.

Jednocześnie przystąpiono do prac projektowych nad o wiele większą zaporą i elektrownią, usytuowaną powyżej tej w Myczkowcach – w przewężeniu doliny Sanu w rejonie Soliny. Budowa zespołu elektrowni trwała 12 lat i składała się z dwóch etapów:

  • budowa zapory ziemnej i Elektrowni Myczkowce w latach 1956–1960
  • budowa zapory i Elektrowni Solina w latach 1961–1968. Zaporę oparto o szczyty Plasza i Jawor

Elektrownię Myczkowce uruchomiono w 1961 roku, Elektrownię Solina w 1968 roku. Obiekty EW Solina i EW Myczkowce, jak również zbiorniki wodne, należą do spółki PGE Energia Odnawialna S.A. (dawniej Elektrownie Szczytowo-Pompowe S.A.).

NA NOWO

W latach 2000–2003 zmodernizowano zaporę. Zwiększono moc elektrowni ze 136 MW do 200 MW, Wymieniono wirniki turbin, wał turbiny, hydrauliczno-mechaniczno-elektryczny regulator na elektroniczny pamięciowo programowalny regulator cyfrowy, oraz zmodernizowano generatory, zespoły regulacyjne. W części elektrycznej zmodernizowano generatory TZ klasyczne i odwracalne. Wymieniono jeszcze wiele innych aparatur, układów oraz transformatorów, zmniejszono liczbę przecieków w zaporze.

W 2015 roku na ścianie tamy w Solinie wykonano mural w technice clean (reverse), która polega na umyciu wybranych fragmentów ściany w celu utworzenia rysunku. Autorem rysunku był Przemysław Truściński, przedstawiał on zwierzęta zamieszkujące Bieszczady oraz tamtejszą roślinność.

  • zbiornik górny – Jezioro Solińskie
  • Elektrownia Wodna Solina – szczytowo-pompowa z 4 turbozespołami typu Francisa o mocy zainstalowanej po modernizacji 200 MW i produkcji rocznej 112 GWh (2 turbiny rewersyjne pompujące wodę z Jeziora Myczkowskiego do Solińskiego)
  • zbiornik dolny – Jezioro Myczkowskie
  • Elektrownia Wodna Myczkowce – przepływowo-wyrównawcza z 2 turbozespołami z turbinami typu Kaplana o łącznej mocy zainstalowanej 8,3 MW
Pełna moc elektrowni Solina uzyskiwana jest przy przepływie ok. 400 m³/s, średni roczny przepływ Sanu w przekroju zapory to ok. 19.4 m³/s, co daje ok. 5% mocy zainstalowanej. Roczna produkcja energii elektrycznej w schemacie przepływowym to ok. 85 GWh, reszta produkcji pochodzi z cyklu szczytowo-pompowego.

Elektrownia Zwierzyń osiąga moc zainstalowaną przy przepływie ok. 50 m³/s. Obie elektrownie wodne są ze sobą powiązane gospodarką wodną. Pojemność zbiornika w Myczkowcach pozwala na pracę elektrowni Solina z pełną mocą w ciągu 5–6 godzin.

Zobaczcie w naszej galerii jak wygląda "serce" zapory.
